设计背景

矿井顶板和围岩的检测是矿山灾害预测的重要项目，矿井冒顶围岩坍塌是各类矿井的特大灾害之一，严重威胁着矿山的生产安全，发生时会造成巨大的经济损失和人员伤亡。近年来，由于掘进面的不断延伸和开采范围的扩大，矿井生产向纵深发展，冒顶、塌方的威胁也日益严重，防治任务也越来越艰巨，矿井顶板灾害严重威胁着矿山矿工的生命安全。

顶板问题凸显为三个方面：一是顶板的脱落情况；二是锚杆支护稳定性的评估及潜在危险性预测；三是超前支撑压力影响范围、压力的前移速度等。

我司自主研发的顶板监测系统利用物联网的技术手段，实现数据智能采集、传输、自动分析，有效的解决顶板离层监控工作中存在的问题。

产品说明

① GUW300矿用围岩移动传感器（简称离层仪）采集离层数据和提供现场超限声光报警。由本安电源（可充电电池）供电，无需敷设其他供电线路。

② GMY500矿用锚索（杆）应力传感器（简称应力计）采集锚索（杆）应力数据和提供现场超限声光报警。由本安电源（可充电电池）供电，无需敷设其他供电线路。

③ KJD3.7矿用本安型手持终端通过RFID射频（或蓝牙）采集离层仪数据，也无需敷设信号线路。

④ 矿用本安型手持终端在矿井上下任何能连接Wifi的地方均可把数据上传至云服务器。

⑤ 云服务器数据由服务商统一管理，矿山企业无需专人进行数据备份、安全防护等工作。

⑥ 只要能上网，就能通过Web客户端对顶板数据进行管理、分析、预警查看。

产品特点

1、数码显示，方便现场查看数据；息屏状态下用矿灯照射能够唤醒离层仪数码显示。

2、软件自动分析巡检数据。

3、本安电源箱就地供电，方便安装拆卸，不用另外布线。

4、离层仪机械部分和电子部分分离，电子部分可重复使用，无传输系统投入，总体投入较低。

5、现场有声光报警功能，可起到警示作用。

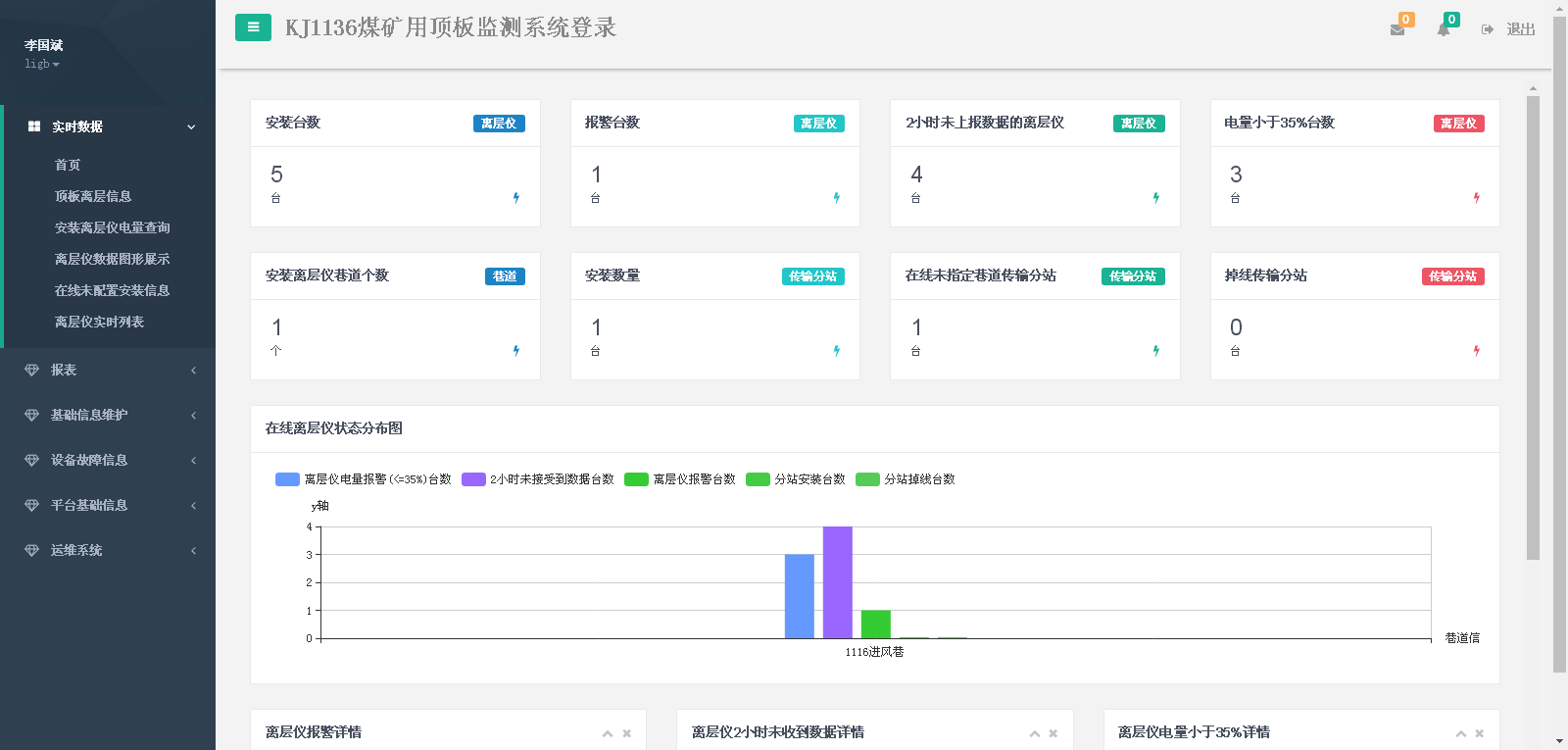

离层仪分析系统

应用案例

2020年5月29日，江西煤业有限责任公司尚庄煤矿712煤柱面回风巷顶板（无线巡检）监测系统安装调试完成，经矿方验收通过，获得矿方领导的一直好评，PDA无线巡检读取数据快速、准确、方便。任意一台联网电脑都可打开查看顶板状况及历史数据曲线，大大提升了工作效率。

2020年6月12日开始，河南神火兴隆煤业泉店煤矿22020下顺槽安装顶板（无线巡检）监测系统，后续又追加了一条巷道14040上顺槽。矿方反应使用状况良好！

2020年8月13日山东枣庄王晁煤矿16101掘进巷道顶板（在线）监测系统已安装调试完成，经矿方验收通过。王晁煤矿还有六条掘进巷道的顶板（在线）监测系统安装计划，将在后续陆续展开。

2020年9月15日，河南平顶山平煤八矿15150外机掘进巷安装顶板（无线巡检）监测系统，数据顺利上传至井上。

2020年9月18日，陕西神木神东集团分公司哈拉沟煤矿22523回顺安装顶板（无线巡检）监测系统，数据顺利上传至井上。
