设计背景
《煤矿安全规程》第一百四十五条规定:“装有带式输送机的井筒兼做进风井时,必须装设自动报警灭火装置,敷设消防管路”。
带式输送机在运输过程中,有时会因为托辊转动失灵或皮带跑偏相互摩擦发热而发生火灾,产生的烟雾、一氧化碳等有害气体随进风流进入井下作业地点,威胁人员的生命安全。所以《煤矿安全规程》规定,装有带式输送机的井筒兼作进风井时,井筒中必须装设自动报警灭火装置和敷设消防管路,一旦带式输送机出现发火征兆,立即报警并采取灭火措施。
我司自主研发的ZMK127井筒用报警灭火控制装置,专门针对井筒(皮带)防灭火而研制,能够实现数据智能采集、传输、自动分析,通过上位机软件联动,自动针对性的洒水降温灭火,有效的将火灾消灭于萌芽状态。
系统功能
井筒用报警灭火控制装置软件可设置最多255个分区,同时每个分区都设定好温度报警值。监控软件实时更新每个分区的最高温度值,当某个分区最高温度超过限定值时,井筒用报警灭火控制装置监控软件可自动打开对应分区的电动球阀,进行洒水灭火。当检测到烟雾时,即刻打开电动球阀进行洒水灭火,同时报警信号会显示在监控软件上。当检测到一氧化碳浓度超标时,系统报警,同时可实现与相关设备联动。井筒用报警灭火控制装置 软件可设置分区监测,同时每 个分区都设定好温度报警值。 监控软件实时更新每个分区的 最高温度值,当某个分区最高 温度超过限定值时,井筒用报 警灭火控制装置监控软件可自 动打开对应分区的电动球阀, 进行洒水灭火。 当检测到烟雾时,即刻打 开电动球阀进行洒水灭火,同 时报警信号会显示在监控软件 上。当检测到一氧化碳浓度超 标时,系统报警,同时可实现 与相关设备联动
软件功能

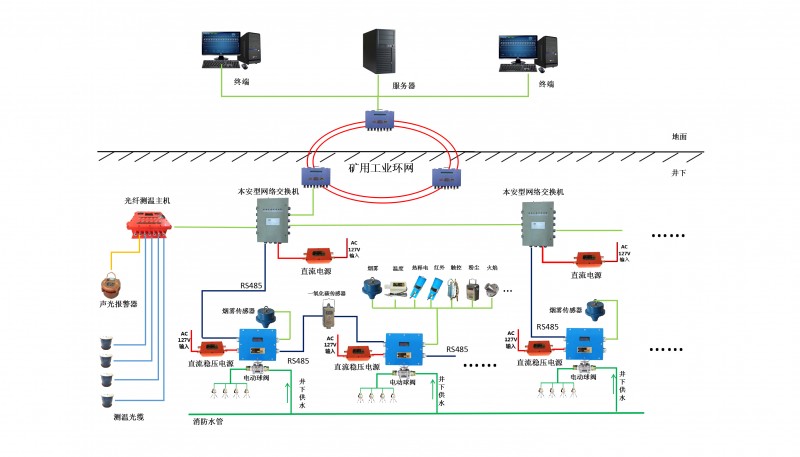

A.软件为[监控服务器-应用/数据库服务器-监控客户端]的三层架构设计,可根据实际应用情况进行扩容;
B.同一局域网下可设置多个监控客户端,可同时监控并查看软件运行状态;
C.软件可添加多条皮带巷道(含井筒),可同时监控每条皮带巷道(含井筒)的球阀状态、一氧化碳传感器值(一氧化碳传感器可不安装)、光纤温度曲 线以及实时温度值等信息;
D.满足距离条件的情况下,多条皮带可共用同一台光纤主机的测温通道;
E.可单击切换并查看各皮带巷(或井筒)球阀状态、烟雾状态、各分区温度等信息;
F.主界面包含“报警状态信息”栏,可显示各皮带巷(或井筒)的光纤测温和球阀服务器的线路故障信息、报警信息(如超温报警、烟雾报警等信息), 可根据报警信息了解故障发生的区域;
G.能实时监控各皮带巷(或井筒)电动球阀的工作状态,球阀关闭/开启/掉线有不同的故障提示;
H.各皮带巷(或井筒)电动球阀数量可设置;
I.通过软件可设置各皮带巷(或井筒)电动球阀的时间、机号、关闭延时时间、工作模式;
J.当前皮带巷(或井筒)电动球阀开启后,洒水状态下喷头管路有相应的提示功能;
K.能实时监控各皮带巷(或井筒)烟雾传感器的工作状态,当烟雾传感器检测到烟雾值超标动作时会有相应的提示和连续的尖锐报警声;
L.能显示当前皮带巷(或井筒)实时温度曲线,并显示当前各分区的最高温度;当最高温度超过设定报警值时,会有连续的尖锐报警声。
M.软件上能根据实时温度和烟感自动开启/关闭电动球阀;
N.软件上能手动开启/关闭电动球阀;
O.支持操作记录和故障记录查询,并可将其打印供统计分析;
P.各分区的开启和关闭球阀的温度值可单独设置
应用案例
我司自主研发的ZMK127井筒用报警灭火控制装置已在全国各地煤矿推广,目前与我司该项目有合作的煤矿公司有:
安装了我司ZMK127井筒用报警灭火控制装置的煤矿均已成功通过了煤监局的验收!
